由于一楼中餐厅负荷较大，分设为三个系统：对应的室外机代号分别为：
K-1-2 MDS320B
K-1-4 MDS320B
K-1-5 MDS260B
二楼客户和会议室对应的室外机代码为：K-1-2 MDS320B

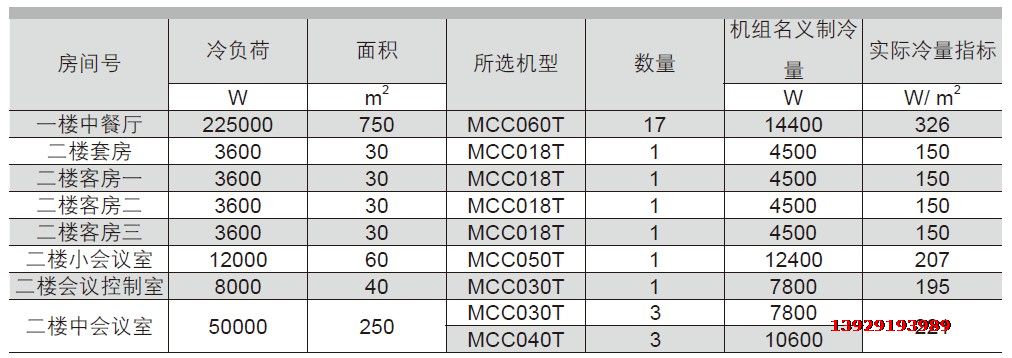

经过校核，实际冷量指标负荷国标要求及设计标准，其他楼层功能房间同上

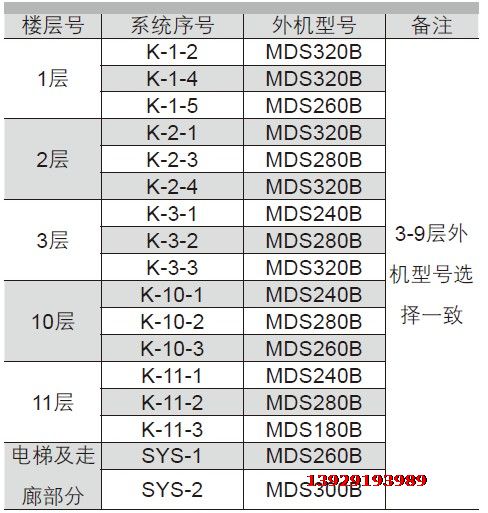

如图所示，所有系统对应室外机型号表格如下（共35个系统）

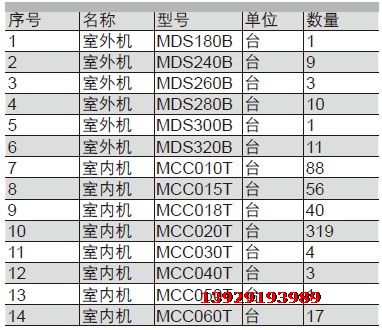

涉及室内、外机型汇总表如下

5.新风系统设计方案
本项目中新风系统设计选型主要就是根据以下2个参数来确定新风主机的型号：
1）人均新风量大于等于30m3/h
2）最低换气次数大于等于0.5次/h
麦克维尔主要有两种新风机组可供选择
1）MDBX+MDS一拖一式新风机组 此种机组可直接将室外空气处理到新风状态，也可处理到室内状态参与回风循环，

但此种机组因为每台均要配特定
的室外机，初投资较高。
2）HRB热回收新风机组 这种机组在向室内提供经过过滤的新鲜空气的同时，将室内污浊空气排出室外，其热交换

效率高达79%，机组造价与MDBX+MDS相比较低。
综合考虑后，投资方选择了HRB新机组。根据项目实际情况，共设计了20台HRB200A新风机组，2-11层每层均设计2

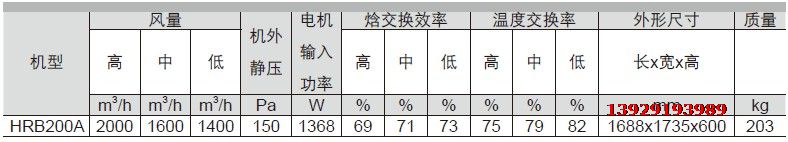

台新风机组，所有新风机组均涉及在走廊部分，涉及机型 HRB200A详细技术参数如下：


6.酒店分户计费设计方案
根据甲方对酒店有分户计费的需求，现酌情对本项目设计一套麦克维尔数码涡旋风冷多联机组分户计费系统，涉及到主要部件有：电脑、分户计费软件、集线器、电力分配器、数据备份器、UPS不间断电源、智能电表、空气开关。现系统中共有35台MDS室外机，根据机组实际安装位置，现配备6个电力分配器，所有室内机组用RS485屏蔽双绞线顺次连接，所有使用同一个电力分配器的室外机用具体连接RS485屏蔽双绞线顺次连接，电力分配器与空气开关均设置在酒店顶楼，电脑与集线器设置在一层控制室，详细请参见“分户计费系统CAD连接图”。
麦克维尔分户计费系统可实现的主要功能如下:
1）可对空调系统实现远程集中监控
2）可对内机进行模式设定、个性编组、组群操作、日程设定；
3）有故障显示、报警、断电数据保护功能；同时存储历史数据和操作日志；
4）可进行节能、限电运行设置，区别峰谷电价计费；
5）可预存电费或插卡充值消费，方便管理员对于用户用电情况进行管理，限制欠费用户使用空调；
6）可按日/周/月/季度或自定义时间段的形式输出电费报表发送给客户；
7）可对数据进行智能判断，对用电量异常用户单独列表进行检查以上功能完全满足投资方对分户计费系统的需求。
7.数码涡旋变容量风冷多联机组在酒店项目中应用特点介绍
针对入住酒店的客人：
7.1快速制冷
针对酒店项目来讲，客人进入房间，打开空调后，要求机组反映迅速，快速制冷，麦克维尔数码涡旋变容量多联机组采用先进的数码涡旋压缩机，可根据负荷需求在10%~100%范围内进行无极调节，瞬时实现不同容量输出，迅速达到客户设定温度。
7.2除湿优异
三亚属于相对湿度较大的地区，尤其梅雨季节，室内空气湿度大，室内舒适性差，易潮湿发霉，对于酒店客房来讲，客人对空气环境的要求就更为严格，麦克维尔数码变容量多联系统具有出色的除湿性能，其蒸发温度较低，可更好地降低室内空气湿度，使客房环境更干爽舒适。
7.3静音低噪
衡量酒店空调的一个重要指标就是噪音，大多数客人都对噪音值非常敏感，麦克维尔室外机采用新型螺旋气流扇叶，吸风构造流畅，大幅减少紊流，气流噪声更低；其独特的压缩机隔音设计，使静音效果更显著；其室内机组均采用低噪声轴流风机，设计师更依托精密噪声室及噪声频谱分析，对电机等部件进行严格比对、选择和改进，其最低噪声值仅为26分贝。
7.4空气净化
酒店设计一个比较重要的地方就是新风系统设计，客人长时间处于无新风系统的空调环境内会感觉憋闷。麦克维尔数码涡旋多联机组的每台室内机组均可自由引入新风，可选择独立的新风处理机组，也可选择HRB新风热回收机组，本项目的空调设计选择的HRB机组，这种机组可实现新风和节能，一举两得。
针对酒店投资者:
7.5型式丰富
麦克维尔数码涡旋多联机组的室内机型式选择多样，有卧式暗装吊顶室内机组、天花嵌入式室内机组、明装吊顶座地式室内机组等等，其容量从0.8HP到6HP多种容量可选，既满足不同面积房间需求，也可与室内不同装修风格完美融合，彰显酒店的高贵华丽。
7.6省电实惠
对于酒店的投资者来说，主要在于节省费用。麦克维尔数码涡旋变容量多联机组获得了中国节能产品认证，拥有优秀的综合性能系数，这意味着机组仅需耗费少量电便能制出更多的冷热量，相比一般系统每年可节省约30%的电费。
7.7维护较少
对于投资者来说，系统运行稳定可靠，较少后期维护费用，也是不可忽略的考量要点。麦克维尔数码涡旋变容量系统采用简洁实用的变容量技术，使系统及控制装置简单，最大程度地降低了系统故障率 ；采用了独特的迅速回油技术，保证了压缩机各运动部件的及时良好的润滑和冷却，至始至终维护了压缩机的高可靠性。
8.总结
近年来，数码涡旋变容量多联机组凭借其经济节能、绿色环保等众多优势被行业内越来越多的设计师及工程商认可，在酒店项目的应用上，数码涡旋多联机系统也有其不可比拟的优势，比如：配合装修程度高、运行费用节省、维护方便等等，配套系统也是越来越完善，比如：可采用单独的新风系统、可根据客户需求选用集中监控系统、分户系统、楼宇自控系统等等。
从全国的项目来看，数码涡旋多联机组不仅应用在酒店行业内，在各种领域的应用都已经发展到较为成熟的阶段，事实证明：数码涡旋变容量多联机组的技术已经是一种发展较为成熟的技术。
