麦克维尔空气源热泵热水机组水系统参考图

相关产品

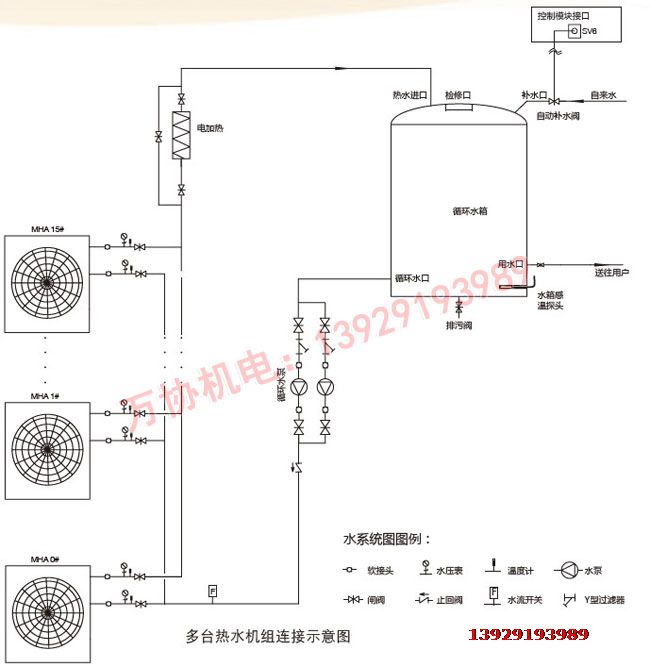

1.水系统参考图

注: ■ 循环水初次运行时,必须先让循环水泵运行一段时间后,清洗水过滤器网;确认外部循环系统内无杂物后,方可投入正常使用;
■ 水箱的用水口位置必须高于循环水口的位置,详见水箱结构参考图;
■ 三台以上机组组合时,推荐使用同程式水系统;
■ 水系统最高处(水箱与机组之间)要安装自动排气阀;
■ 推荐水箱容积不小于系统中所有机组产水量的5倍,否则可能导致机组报警、保护等影响机组正常运行。

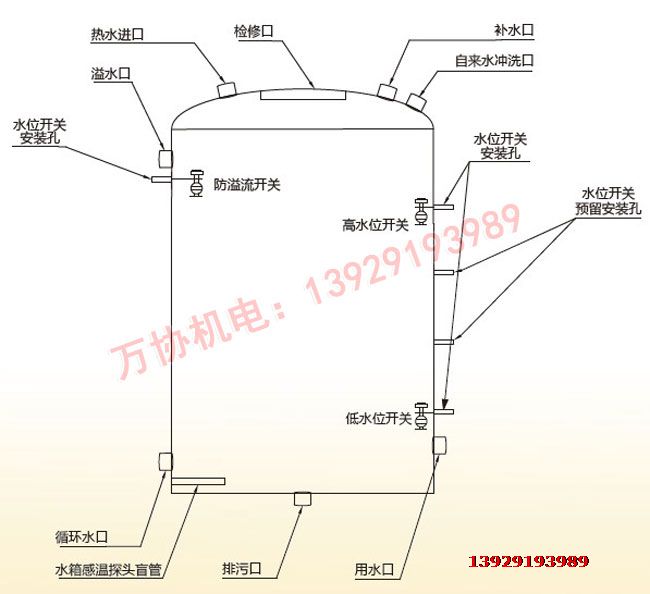

 水箱结构示意图

注: ■ 水箱须设有检修口、自来水冲洗口及排污口等;
■ 机组出厂时配备有接头尺寸为R1/2的水箱感温探头盲管,请在水箱上预留Rc1/2的接口,并保证接口低于循环水口;
■ 安装感温探头时,要保证感温探头插入到盲管最前端并在盲管内填充热敏胶,以达到最佳传感效果;再用橡胶棒塞紧感温线,防止脱落;
■ 水位开关安装请严格按照上图要求执行,水位开关要求连入机组电控箱,详见安装使用说明书中“水位开关及防溢流开关的连接”;
■ 低水位开关必须安装在用水口之上,用水口必须安装在循环水口之上,否则会出现因为缺水导致机组故障;
■ 补水口循环水量必须大于高峰期用水口水循环量,否则会出现因为水箱结构示意图 缺水导致机组故障。
