下表为水系统中央空调水管管径计算表

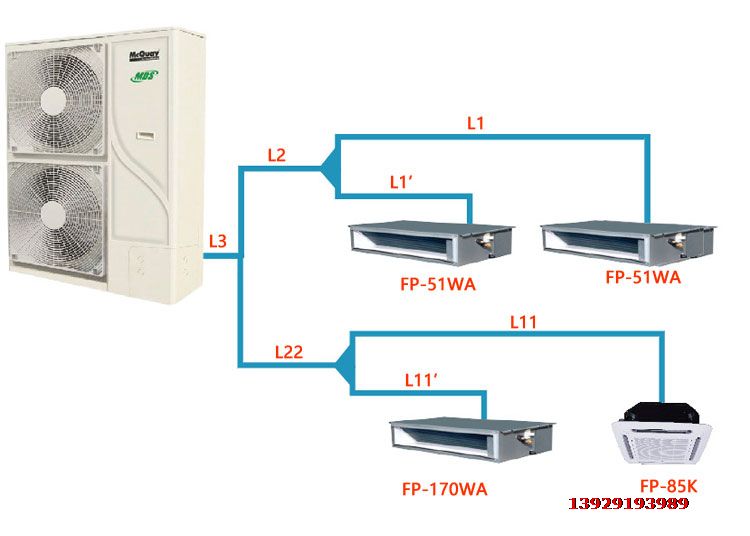

例:如下图
查厂家参数得FP-51WA 、FP-170WA、FP-85K水流量分别为:0.58M3/H、1.67M3/H、0.88M3/H,接水进出管径均为DN20,由此,可选水管管径
L1、L1'、L11、L11'管径为DN20
L2的水流量为0.58+0.58=1.16,查以上管径计算表得管径为DN25
L22的水流量为1.67+0.88=2.55,查以上管径计算表得管径为DN32
L3的水流量为0.58+0.58+1.67+0.88=3.71,查以上管径计算表得管径为DN40
