麦克维尔AC8100液晶温控器接线图

相关产品

麦克维尔AC8100 液晶温控器用途

  AC8100 液晶温控器,适用于中央空调风机盘管系统或风管道系统的室内温度 控制,通过室内温度和设定温度比较,对空调系统末端的风机盘管、电动阀或风阀 进行开关和启停控制,达到调节室内温度、舒适、节能的目的。用于工业、商业及 民用建筑室内房间温度控制。

  具有RS485 通讯功能,可以集控;适用于暖通空调水系统或风系统。

 麦克维尔AC8100 液晶温控器接线图

    AC8100A接线接线图

    单冷/冷暖二管制二线阀接线图

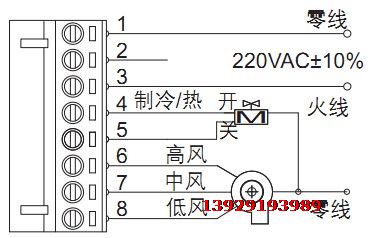

单冷/冷暖二管制三线阀接线图

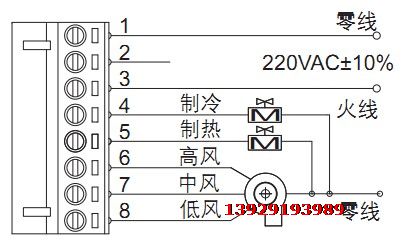

冷暖四管制二线阀接线图

 AC8100B接线示意图:

单冷/冷暖二管制二线阀接线图

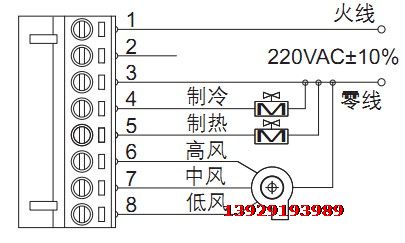

冷暖四管制二线阀接线图

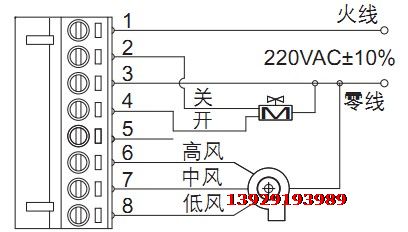

单冷/冷暖二管制三线阀接线图
